【摘要】施工电梯是建筑施工行业必不可少的垂直运输机械，在ACP1000堆型核电站建筑施工中，垂直运输的核心目标是安全高效地将人员和材料运输到指定位置。施工电梯的选型、布置、及数量不以单独确定，而要整体考虑，施工电梯的扶墙方式还需要结合周围的墙体布置，已达到实现服务现场的功能。
【关键词】ACP1000，施工电梯，选型，布置，扶墙
作者简介：李闯，侯芳；中国核工业华兴建设有限公司
doi:10.12159/j.issn.2095-6630.2020.02.1346
引言
随着科学技术和社会经济的发展，建筑行业的迅速崛起，建筑物的高度不断增加，施工电梯作为经常用来载人和载货的施工升降机，在机械建筑行业的应用市场需求也在不断地扩大。施工电梯不但能在高层及超高层建筑中人员和物料垂直运输上使用，还可以在大兴化工厂冷却塔、发电厂的烟囱、广播电视塔及核电站等多种施工场合下应用。施工电梯已成为各行各业建筑中一种必不可缺少的建筑机械。
1工程概况
巴基斯坦卡拉奇核电位于巴基斯坦信德省卡拉奇市（Karachi）西部阿拉伯海北岸边，厂址海岸地区因当地著名景点天堂角而闻名。该电厂为两台百万千瓦级ACP1000压水堆型，涉及的工程子项主要有反应堆厂房、电气厂房、燃料厂房、安全厂房、核辅助厂房、运行服务厂房、柴油发电机厂房等。
外层安全壳为钢筋混凝土结构，由筒体部分、球冠部分和外挂水箱组成，筒壳内径为53m、下部壁厚为1.5m、上部壁厚为1.8m，筒体顶部沿径向悬挑出3.9m宽的水箱，为PRS系统和PCS系统提供用水。安全壳施工时，为保证人员和材料的运输，需要安装施工电梯，施工电梯位置的选择、基础的处理、扶墙的安装设置等问题需要提前考虑、解决。
2施工电梯位置的选择
2号核岛电梯安装位置在安全厂房A列和燃料厂房连接区的+0.00m平台上，因此，在做施工电梯基础前，0.00m平台的相应位置必须已经施工完毕，施工电梯型号为SC100W，安装高度约为66.7m。
2号核岛电梯安装位置在安全厂房A和燃料厂房连接区的筏基上，因此，在做施工电梯基础前，相关的筏基位置必须已经施工完毕，施工电梯型号为SC100W，安装高度约为78.78m。
3施工电梯基础的处理
根据现场情况，2号核岛施工电梯布置在安全厂房A列和燃料厂房连接区的+0.00m板上，基础尺寸为：3500mm（长）×2800mm（宽）×300mm（厚）,局部厚350mm。3号核岛施工电梯布置在安全厂房A列和燃料厂房连接区的筏基上，基础尺寸为：3600mm（长）×2800mm（宽）×300mm（厚）。参照《SC型施工电梯说明书》其技术要求如下：
混凝土基础采用C30以上混凝土，其地面承载能力不小于0.15MPa（导轨架高度100m以内）。
地脚架全部埋入混凝土基础并与钢筋网焊牢，保证地脚平面与混凝土基础表面齐平；基础底座应全部埋入基础混凝土内，以确保连接牢固。
混凝土的浇筑参照有关规定执行，要求表面平整，基础找平层平面度＜1/500，并按相关规范进行养护。
混凝土浇筑，基础底座预埋件的螺栓孔应采用胶带包裹保护，方便后续安装施工。
施工电梯基础采用双层Φ12＠200mm钢筋网片（详见附图3：施工电梯基础配筋图），钢筋保护层为50mm。

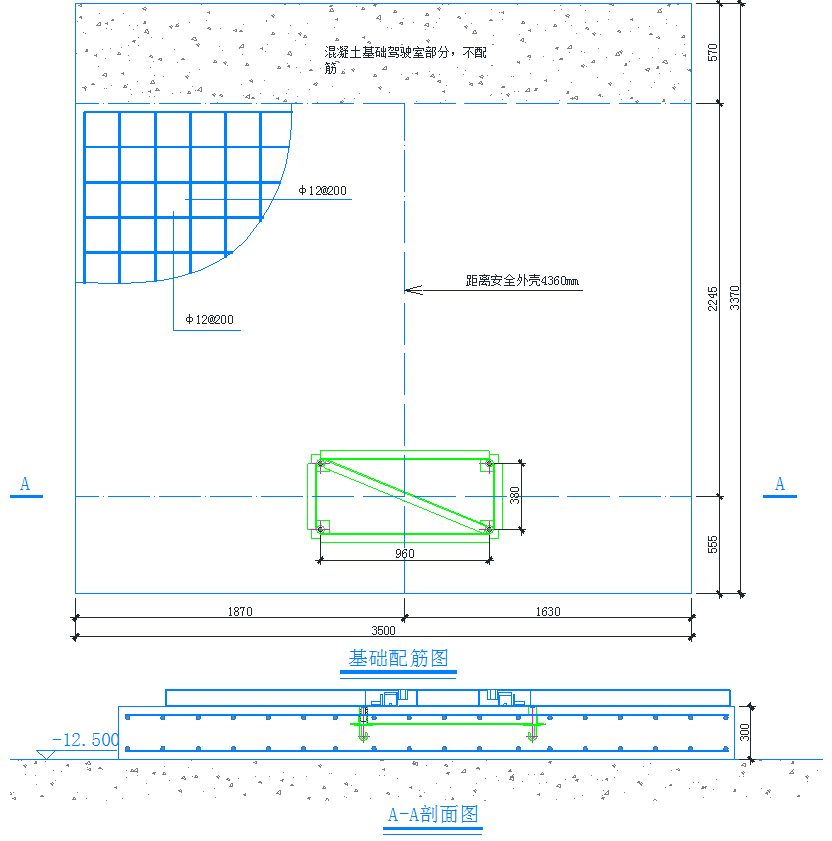

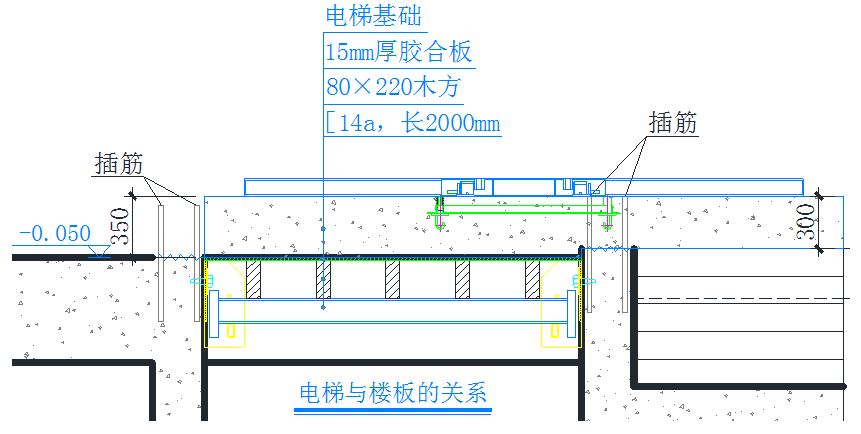

图1：2号核岛施工电梯基础

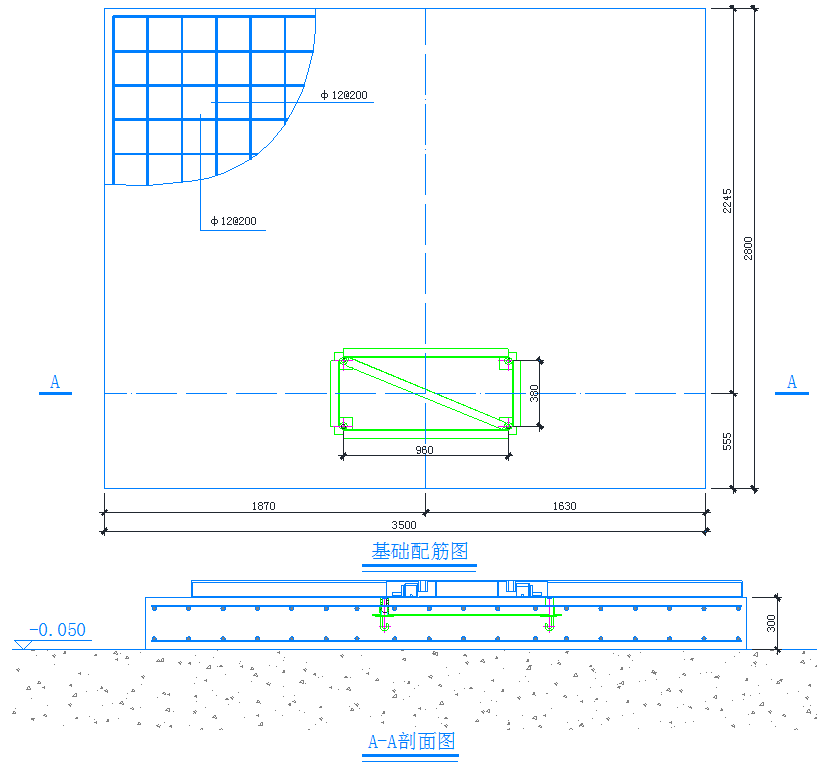

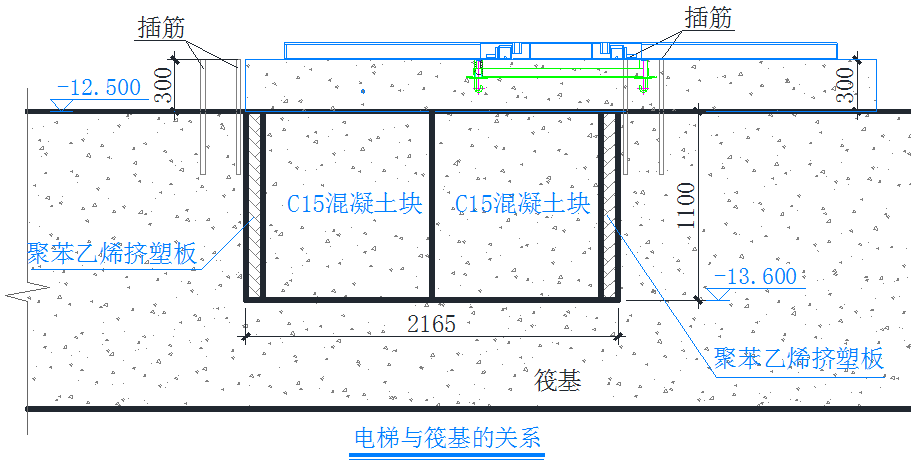

图2：3号核岛施工电梯基础
4扶墙的安装
4.1扶墙架的选择扶墙架选择

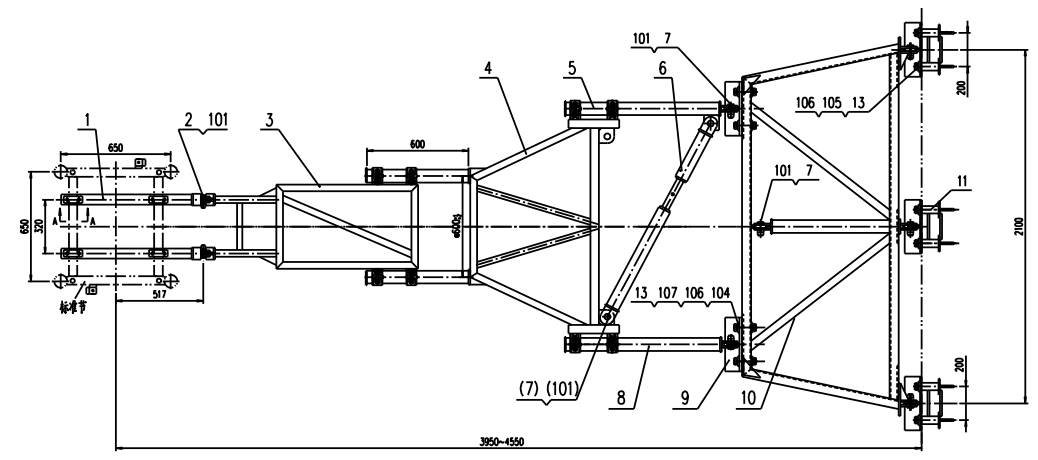

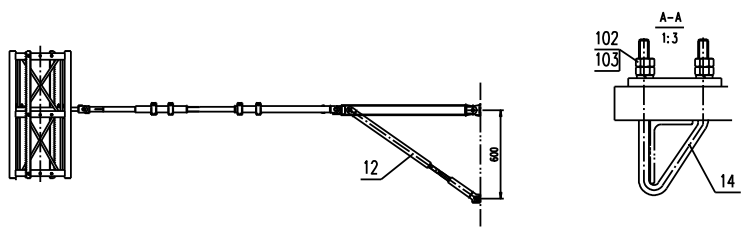

SCAT51A.00附墙支撑（3950~4550）。
4.2扶墙计算
附墙架与墙的连接采用方式为扶墙件与墙上的预埋件相连（也可采用膨胀螺栓连接）。

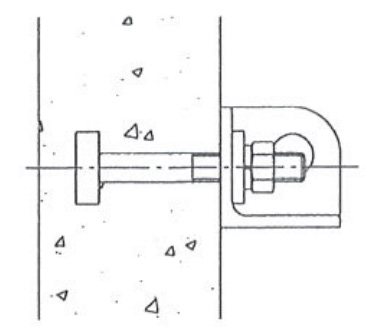

附墙架用预埋件连接
附墙架用膨胀螺栓连接
选用膨胀螺栓连接时需要计算，计算结果如下：
膨胀螺栓选用2颗HILTI HSL-3 M24×150。
1）附墙架作用于外壳上力的计算:
F=（A×60）/（B×2.05）KN=（4360×60）/（2100×2.05）=60.77kN
2）附墙架稳定性验算：
外壳混凝土强度C60，根据喜利得技术手册中HSL系列的承载力和安装参数得HSL-3 M24×150在C60混凝土中的抗拉承载力为：F1=87.8×1.55=136.09 kN＞60.77kN
故膨胀螺栓的选择符合此受力要求。
预埋的安装位置根据扶墙支撑的安装位置而定，尽量使预埋件的位置高出对应标准节框架50mm左右，以避免扶墙支撑安装后倾斜角度过大，影响墙体及扶墙支撑的受力。预埋件的脚钩必须勾住建筑物的钢筋，并焊接牢固。
5挂架支腿与扶墙的关系分析
外壳施工高度超过一定高度厚，在外壳下部安装扶墙时，按照《SC型施工电梯说明书》中要求，每隔9084mm设置一道扶墙，安装扶墙时可以正常安装。在电梯安装到与外壳施工层位相同的部位时，问题就暴露出来了，在某些层位会出现扶墙位置与挂架之间高差大于2000mm的位置，扶墙安装完成后，由于电梯本身的限位装置，电梯运行不到指定休息平台的位置就会断电，停止运行。为此需要考虑挂架支腿与扶墙架的关系，经过改进后，保证原有扶墙位置不变的情况，在每层挂架安装完后保证在挂架支腿一下2000mm范围内额外安装一组扶墙埋件，保证电梯的运行。
6施工电梯存在的问题及优化
6.1施工电梯施工存在的问题
目前该核电站施工电梯规划在安全厂房A列和燃料厂房交接的楼梯间内，由于施工电梯的存在，影响了楼梯间的施工和外挂水箱的施工，进而影响外壳和周边厂房的整体施工进度。
施工电梯使用局限性大，只能借助扶墙连接到外壳上，不能上内壳，前期实用性不大。
6.2需要优化和改进的地方
综合各厂房的施工进度，后续同类型的ACP1000堆型在施工电梯位置的选择时要结合施工进度，分阶段布置施工电梯的位置，前期施工电梯可规划在安全厂房A列和燃料厂房交接的楼梯间内，后期周边厂房封顶后可将施工电梯移至周边厂房外。
关于扶墙问题，可以与施工电梯厂家沟通设计可以通往内壳的连墙，可以大大提高施工电梯在前期的使用效率。
7结束语
进年来，随着社会经济的不断发展，使得建筑施工规模、施工高度及施工面积也都不断增加，随之也加大了施工难度。在建筑施工中，主要用于人和货物的升降承载的就是施工电梯，其目的是为了使建筑现场施工需求得以满足，从而使建筑施工质量和效率进一步提高，在建筑施工中较为广泛应用。
